飞天激光丨城市地下综合管廊报警系统解决方案

2019-09-12 13:10 来源:飞天激光

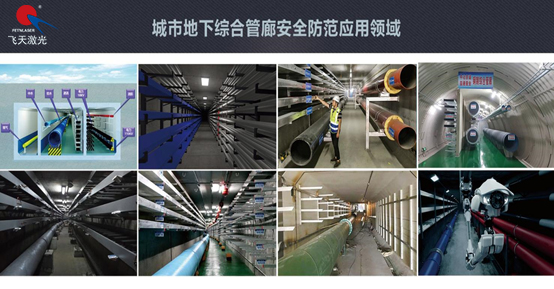

城市综合管廊是城市地下管道的综合走廊,即在城市地下建造一个隧道空间,将电力、通讯,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,足保障城市运行的重要基础设施和“生命线”。从2015年国务院公安厅下发 《关于推进城市地下综合管廊建设的指导意见》以来,全国各地都掀起了一股“综合管廊”建设的热潮,山东飞天作为专业的防盗报警整体解决方案提供商,能够为城市综合管廊提供一套完备的入侵报警及消防报警解决方案,为综合管廊的安全运行保驾护航。


一、管廊报警系统的建设

地下管廊安全防范系统当中防入侵系统这是一个非常重要的系统,在整个防入侵系统建设的过程当中,要有效地对内部的所有情况实现各种监测,这是地下管廊安全防范系统建设过程当中不可缺少的一部分,只有这样才能够防止整个地下管廊在没有任何人为监控的状态之下,不会被其他的外来人员入侵,通过建设防盗报警设备进行有效的监控。

二、地下管廊系统的构成

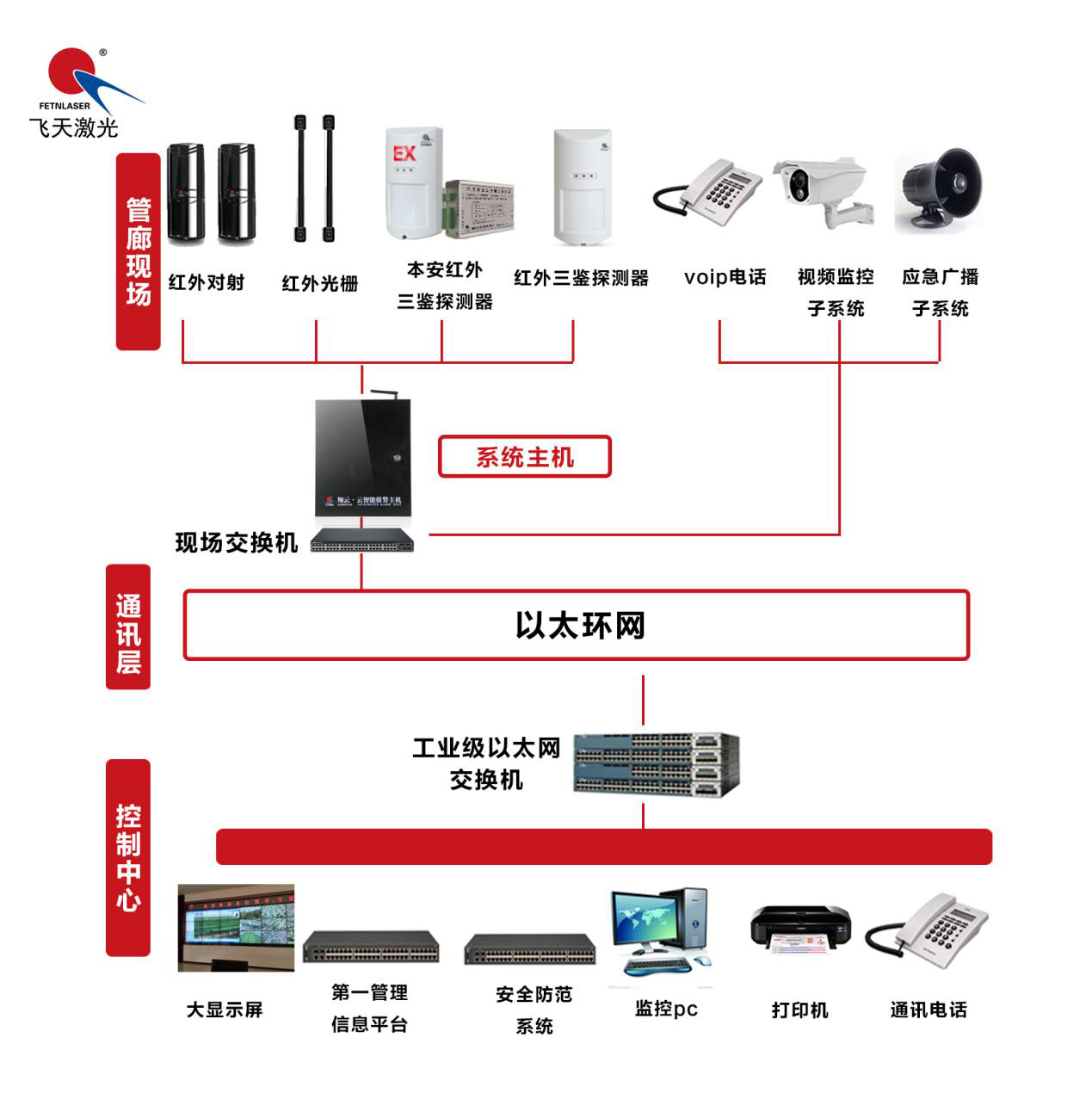

系统的设计基于分布式系统的集中管理策略,采用分层结构设计,从逻辑关系上看主要分为三层:前端探测、信号传输、中心处理。前端探测主要是在管廊的关键节点处安装相关探测器,对整个管廊进行实时监测,保证整个管廊安全正常运行。由于管廊较长,信号传输系统采用485总线或IP网络传输方式。中心处理采用翔云·云智能大型报警主机及中心报警软件,报警主机实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上,并触发声光报警,同时报警管理软件弹出电子地图并进行报警显示,也可联动监控摄像机,使操作人员能及时、准确地掌握警情,调动保安人员进行处理。


地下管廊入侵报警系统特点:

①前端采用不同种类探测器对管廊不同关键节点部位进行监测,保障整个管廊安全正常运行。

②系统布撤防灵活: 自动布撤防、远程布撤防功能。

③防破坏功能: 入侵探测报警设备收到非法破坏时,发出报警信息。

④报警联动功能:可与照明、视频(当发生入侵报警时,可以把报警信息、报警点地图、关联视频图像切换到报警界面前台)、声光报警器联动。

⑤系统以管廊电子地图、报警中心管理软件上防区图两种方式展示管廊的入侵报警情况。

前端探测

地下综合管廊的建设是一项非常庞大且复杂的工程,涉及到电力、通讯、燃气、供热、给排水等众多的系统。针对庞大的管廊系统当然需要有不同种类的探测器来保证管廊全。其中前端探测可有入侵报警探测、红外探测报警探测、紧急报警、燃气泄漏报警探测、火灾烟雾报警探测、高温预警探测、易燃易爆区域防爆报警探测等。

1、入侵报警探测

针对管廊入侵人员,保证管廊内部安全、可靠地运行,在出入口、投料口、进排风口以及逃生口等布设主动红外探测器(红外对射、光栅等),当有人员入侵时,探测器会立即报警。报警主机实时接收报警信号、警情类型显示到报警主机键盘上,并触发声光报警,同时报警管理软件弹出电子地图并进行报警显示,也可联动监控摄像机,使操作人员能及时、准确地掌握警情,调动保安人员进行处理。

2、红外探测报警探测

针对管廊的重点保护部位,避免人员靠近,可在重要位置布设被动红外探测器,当有人靠近或经过重点位置时,探测器发出报警信息,报警主机实时接收报警信号、警情类型显示到报警主机键盘上,并触发声光报警,同时报警管理软件弹出电子地图并进行报警显示,联动该部位监控摄像机,值班人员通过比对和查看可以了解当前人员的相关信息,判断其是否可允许进入廊内人员,使值班人员能及时、准确地掌握警情,是否调动保安人员进行处理。

3、紧急报警

为了保证管廊的突发状况(比如火灾、燃气泄漏、塌陷等),在管廊的出入口等重要节点布设紧急报警按钮,现场工作人员发现突发状况,可迅速按下紧急按钮。报警主机接收紧急按钮信号后,可直接拨打119或110,避免造成更大损失。

4、燃气泄漏报警探测

燃气属于易燃易爆气体,针对此区域,飞天激光研发防爆燃气泄漏报警器,在燃气易泄露点(管道接点、转弯处),平台将此区域标注为重点防区,一旦发生燃气泄漏,触发报警装置,运维中心必须立即做出救援决策。

5、火灾烟雾报警探测

地下综合管廊一般有电力、通讯、燃气、供热、给排水等众多的系统,关乎着城市人们生产生活,一旦发生火灾,其后果不堪设想。为确保各类管线运行的稳定安全,在管廊布设火灾烟雾探测器,探测到火灾烟雾即触发报警,通过管理中心后台可以实时弹出现场的视频画面,运维中心立即启动紧急灭火预案或拨打119,通知到消防部门,快速处理火情。

6、高温预警探测

在管廊设有机房、配电室等场所,在工作中设备会产生大量的热,应当做好排风降温设施,为了检测降温设备稳定运行,在管廊机房、配电室等场所布设温感探测器,一旦管廊内温度超出设定值,探测器会立即发出高温预警信号,提示管理中心人员,派遣人员检修查看排风降温设备是否正常工作。

7、易燃易爆区域防爆报警探测

在管廊内的一些特殊区域,比如天然气管道,属于易燃易爆场所,探测设备必须考虑防爆问题,山东飞天激光针对易燃易爆场所应用领域,将探测器采用防爆技术,并取得了ExibmbIIBT6 Gb防爆等级证书。探测器能够实时监测和采集廊内的燃气泄漏、入侵等数据。

8、中心处理

中心处理可以自动探测发生在布防监测区域内的侵入行为,产生报警信号,并提示值班人员发生报警的区域部位。方案采用翔云·云智能报警主机及其它配件组成控制中心,报警主机是其核心,是预防抢劫、盗窃等意外事件的重要设施。报警主机可以与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。

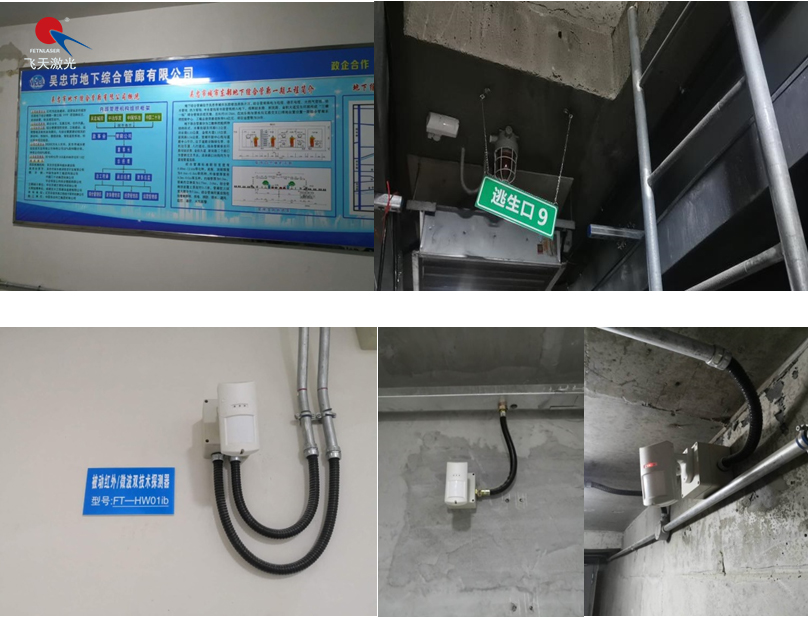

飞天激光管廊案例应用实景
